風力發電塔筒生產線
產品展示/Product Display
產品概述:
全球范圍內對于清潔能源的需求和支持力度越來越大，風力發電作為其中的重要組成部分，其市場需求和前景非常廣闊。風電塔筒作為其重要的組成部分，是風力發電的核心組件之一，其市場需求也將會不斷增長。我司專門針對風電行業的需求和市場特點，設計生產了一系列專用設備，形成了整條風電塔筒生產線。
主要包括:下料切割設備、筒體縱、環縫焊接設備、筒體液壓組對滾輪架、法蘭自動焊接設備、噴砂油漆滾輪架、塔筒轉運設備等，整條生產線可大大提高生產效率。
風電塔筒的生產工藝流程一般如下：數控切割機下料，厚板需要開坡口，卷板機卷板成型后，點焊，定位，確認后進行內外縱縫的焊接，圓度檢查后，如有問題進行二次較圓，單節筒體焊接完成后，采用液壓組對滾輪架進行組對點焊后，焊接內外環縫，直線度等公差檢查后，焊接法蘭后，進行焊縫無損探傷和平面度檢查，噴砂，噴漆處理后，完成內件安裝和成品檢驗后，運輸至安裝現場。
產品組成：

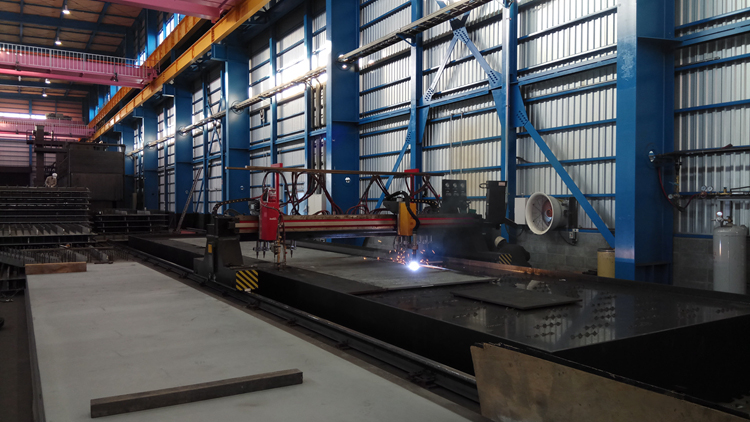

1.數控下料切割機
數控火焰/等離子切割機采用龍門式結構，雙邊驅動，是將電腦控制、精密機械與氧燃?xì)馇懈钕嘟Y(jié)合的高效率、高性能的自動化設備。
| 軌距 | 有效切割寬度 | 有效切割長度 | 切割厚度 | 切割速度 |
| 3000-10000mm | 2300-9300mm | 軌長減2500mm | 6-100mm |
50-1000mm/min |

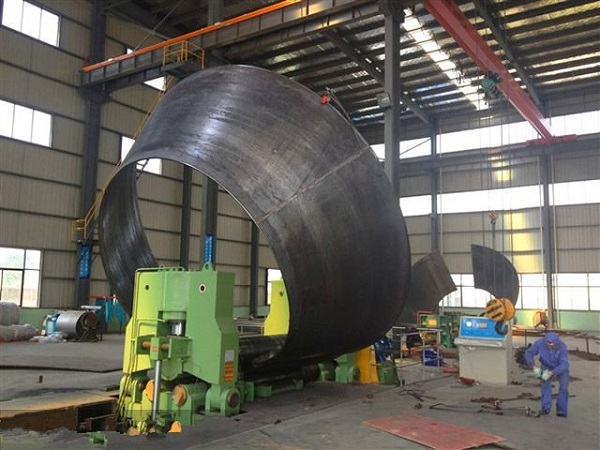

2.卷板成型機
上輥萬能式液壓卷板機的工作原理是通過液壓力、機械力等外力的作用，使工作輥運動，從而使板材壓彎或卷彎成形。根據不同形狀的工作輥的旋轉運動以及位置變化，可以加工出橢圓形件、弧形件、筒形件等零件。
|
規格型號 |
最大卷制厚度 |
最大預彎厚度 |
最大卷制寬度 |
上輥直徑 |
主電機功率 |
|
W11SNC-12x2000 |
12 |
10 |
2000 |
250 |
5.5 |
|
W11SNC-16x2000 |
16 |
12 |
2000 |
255 |
7.5 |
|
W11SNC-16x2500 |
16 |
12 |
2500 |
300 |
15 |
|
W11SNC-18x3000 |
18 |
14 |
3000 |
350 |
15 |
|
W11SNC-20x3000 |
20 |
16 |
3000 |
375 |
18.5 |
|
W11SNC-25x2500 |
25 |
20 |
2500 |
380 |
22 |
|
W11SNC-30x2500 |
30 |
25 |
2500 |
410 |
30 |
|
W11SNC-30x3000 |
30 |
25 |
3000 |
450 |
37 |
|
W11SNC-32x3000 |
32 |
28 |
3000 |
480 |
37 |
|
W11SNC-35x2500 |
35 |
30 |
2500 |
460 |
37 |
|
W11SNC-35x3000 |
35 |
30 |
3000 |
510 |
45 |
|
W11SNC-40x2500 |
40 |
35 |
2500 |
500 |
45 |
|
W11SNC-40x3000 |
40 |
35 |
3000 |
540 |
55 |
|
W11SNC-40x4000 |
40 |
32 |
4000 |
610 |
55 |
|
W11SNC-45x3000 |
45 |
40 |
3000 |
590 |
55 |
|
W11SNC-45x4000 |
45 |
40 |
4000 |
660 |
55 |

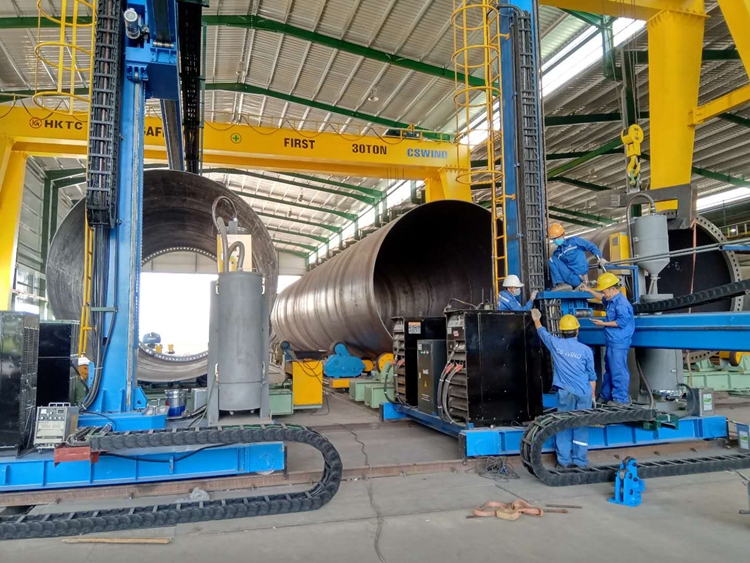

3.縱、環縫焊接機
筒體的內、外縱縫及環縫的焊接，一般采用十字型焊接操作機、滾輪架和埋弧焊電源配套組合的焊接中心進行焊接。如果只需要焊接筒體的外縱縫及外環縫，也可以采用龍門式焊接機或懸臂式焊接平臺代替十字焊接操作機。
| 型號 | 重型 | 重型 | 重型 | 中型 | 中型 | 輕型 | 精密性 |
| 橫臂升降有效行程 | 8000 | 5000 | 4000 | 3500 | 3000 | 2000 | 3000 |
| 橫臂伸縮有效行程 | 6000 | 6000 | 5000 | 5000 | 4000 | 2000 | 4000 |
| 適用圓筒直徑 | 1000-8000 | 1000-5000 | 1000-4000 | 700-3500 | 700-3000 | 500-2000 | 700-3000 |
| 幾座回轉角度 | -180、180 | -180、180 | -180、180 | -180、180 | -180、180 | -180、180 | -180、180 |
| 橫臂升降速度(m/min) | 0.9 | 1 | 1 | 1 | 1 | 0.3 | 1 |
| 橫臂伸縮速度(m/min) | 0.12-1.2 | 0.12-1.2 | 0.12-1.2 | 0.12-1.2 | 0.12-1.2 | 0.12-1.2 | 0.12-1.2 |
| 臺車進退速度(m/mim) | 3 | 3 | 3 | 3 | 3 | 1.5 | 3 |
| 臺車導軌中心距 | 2308 | 1780 | 1780 | 1780 | 1500 | 900 | 1500 |

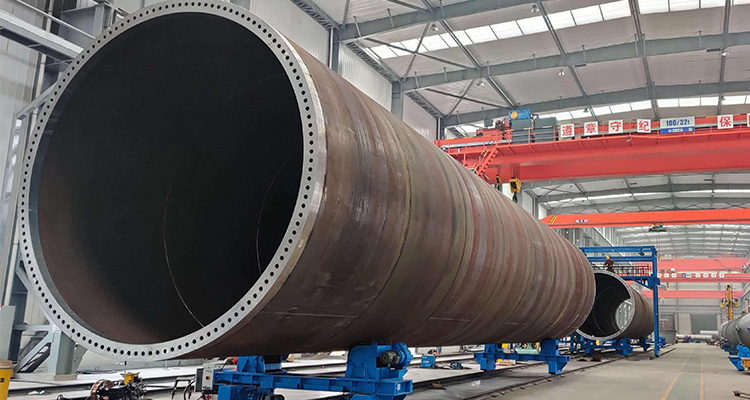

4.液壓組對滾輪架
風塔線的筒體是由一節節的單個筒體逐段拼接而成，拼接過程中一般使用液壓組對滾輪架和十字焊接操作機相互組合的方式。
液壓組對滾輪架通常用于裝配風塔/錐管等較長筒體的焊接。組對功能通過4個液壓缸微調整滾輪中心距，從而帶動單節筒體上翹、下斜等動作，調節單個單節筒體的高度，完成單節筒體與塔筒體對口，以便點焊組對。根據筒體的長度，液壓組對滾輪架有多種組合方式：液壓頂升滾輪架的固定或移動、組對后滾輪架的主、被動型號及數量的選擇等。
液壓組對及焊接一般在車間內部完成，即在車間內完成較長塔筒的制作。對于很高的海上風電塔筒，有時候還需要在碼頭再次進行二次拼接及焊接過程，需要更進一步的大組對及焊接。
|
規格型號 |
FHGK 40 |
FHGK 60 |
FHGK 100 |
FHGK 160 |
FHGK 250 |
FHGK 400 |
FHGK 500 |
FHGK 630 |
FHGK 800 |
FHGK 1000 |
FHGK 1250 |
FHGK 1600 |
|||
|
最大載重 Ton |
40 |
60 |
100 |
160 |
250 |
400 |
500 |
630 |
800 |
1000 |
1250 |
1600 |
|||
|
工件直徑范圍 |
最小直徑 |
600 |
750 |
800 |
1000 |
1000 |
1000 |
1000 |
1000 |
1500 |
1500 |
2000 |
2000 |
||
|
最大直徑 |
4200 |
5000 |
6000 |
6000 |
7000 |
7500 |
8000 |
8500 |
9000 |
10000 |
15000 |
15000 |
|||
|
橡膠輪 尺寸 |
直徑 |
400 |
450 |
550 |
|
||||||||||
|
寬度 |
240 |
260 |
320 |
||||||||||||
|
金屬輪 尺寸 |
直徑 |
|
620 |
700 |
800 |
800 |
850 |
1000 |
1000 |
1000 |
1100 |
||||
|
寬度 |
220 |
260 |
300 |
300 |
350 |
350 |
350 |
400 |
450 |
||||||
|
線速度 mm/h |
600～1200 |
||||||||||||||
|
速度調節方式 |
變頻無級調速或電磁無級調速 |
||||||||||||||
|
旋轉電機功率 kw |
2×1.5 |
2×1.5 |
2×2.2 |
2×3 |
2×4 |
2×5.5 |
2×5.5 |
2×7.5 |
2×7.5 |
2×11 |
2×15 |
2×18.5 |
|||
|
泵站電機功率 kw |
3 |
3 |
4 |
5.5 |
5.5 |
7.5 |
7.5 |
11 |
11 |
15 |
15 |
15 |
|||
|
設備重量 Ton |
3 |
4.5 |
6.5 |
10 |
16 |
20 |
22 |
25 |
30 |
35 |
56 |
60 |
|||

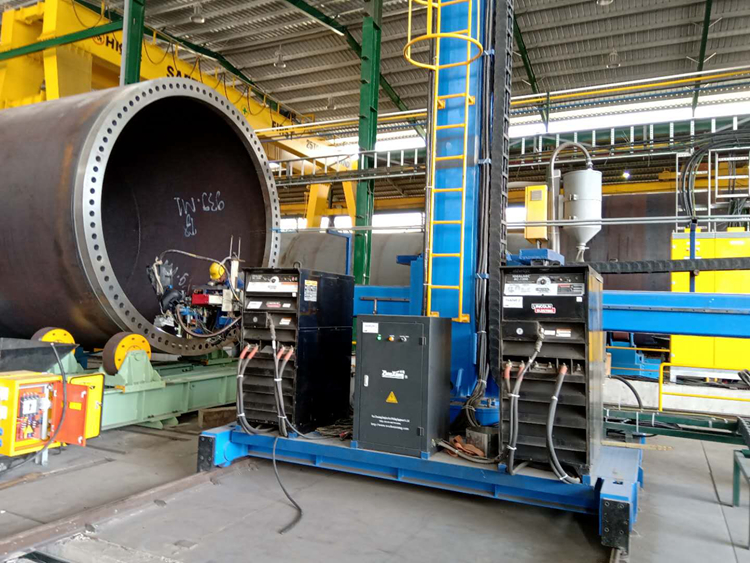

5.法蘭焊接機
法蘭與筒節的焊接，一般采用焊接操作機和傾斜滾輪架相配合的埋弧焊焊接方式。傾斜式滾輪架一般采用10T或20T可調式(對于小的薄壁筒體可以選用自調式)，根據實際需要，可以采用液壓翻轉滾輪架或?qū)L輪架直接固定在一個帶有一定角度（固定支架的角度，可以根據焊接工藝的要求確定，常見的有22°、45°等）的支撐架上，以使焊縫焊接始終處于船型焊方式焊接。滾輪轉速采用變頻調速，啟動、停止平穩，焊接使可以方便的調整筒體的轉速。焊接操作架根據筒體的直徑選擇，一般采用高立柱，短橫臂的結構。

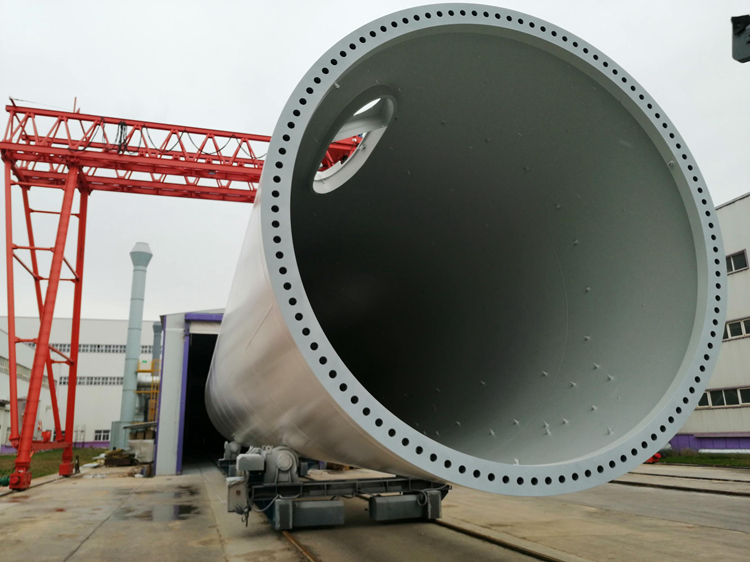

6.塔筒噴砂、噴涂
此滾輪架主要用于風塔塔筒的噴砂、噴涂，滾輪架材質使用優質聚氨酯，有效保護工件表面。
