SPHZ5055型水平回轉臺是一種使工件在水平方向360度無限回轉的設備，它具有實用、可靠、回轉平穩、適用工件范圍廣、操作簡單等有點，是焊接過程中比較典型的輔助設備。它還可廣泛用于工件的切割、打磨、裝配等方面，特別適用于大型工件的回轉，是提高自動化程度的理想設備之一。

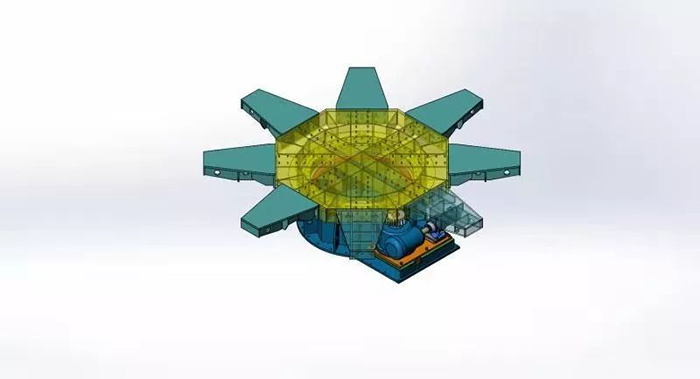

該設備主要由機架、工作臺、回轉機構、導電裝置及電氣控制部分等組成:

1.機架和工作臺

機架為箱形焊接件，工作臺由主臺面和8只翼臂組成。機架和翼臂均為焊接結構件，所有焊縫均按照等強度焊縫要求進行焊接，焊后均進行退火去應力處理，去除焊接內應力和有效防止加工變形。臺面上設有同心圓槽，便于工件吊裝對中時作為參考基準。

2.回轉機構

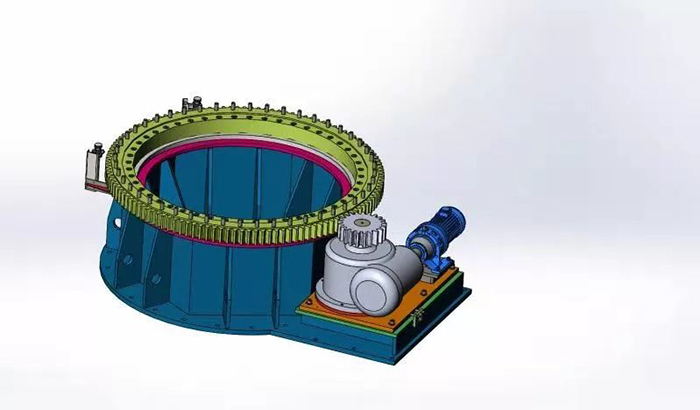

回轉機構位于機架和工作臺之間，回轉機構主要由減速器、電機、回轉支承等組成。減速器采用蝸輪蝸桿減速器，輸出扭矩大，運行平穩?；剞D(zhuǎn)支承采用優質的單排球回轉支承，外齒式，剛性好，承載能力大。回轉機構由電機驅動，通過減速器減速，由輸出齒輪驅動回轉支承運動，從而帶動工作臺回轉。回轉速度為變頻無級調速，使工作臺在規定的范圍內無級調速，能滿足不同大小工件焊接的需要。

3.導電裝置

焊接電流由工作臺后面的導電裝置通過導電電纜接到機座傳導，允許焊接電流為1000A。

4.電氣控制系統

主要由控制箱和操作盒組成。電控箱控制面板上設有報警指示、電源指示、復位等旋鈕。遠控盒上主要有工作臺正反轉、停止、調速等旋鈕及數顯表，所有電控元件均選用國內外知名品牌，通過遠控盒，可以對本設備各機構進行調試和操作，既可近控，又可以遠控，操作靈活，使用方便。

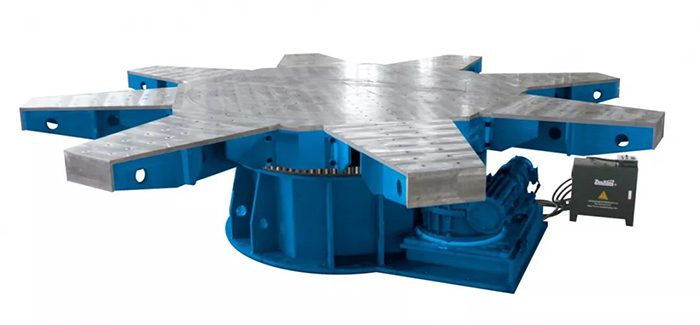

洲翔企業50噸水平回轉臺研制成功，標志著公司產品型譜又添新丁，解決了客戶特大工件焊接的便利性，提高了工作效率。
