4.翻轉支架、移鋼機
產品展示/Product Display
技術功能
為了減少行車的使用頻率，提高轉運、翻轉效率，我們配置了液壓移動翻轉機、移鋼機、翻轉支架等，實現了焊接、矯正全過程的自動轉動、翻轉。

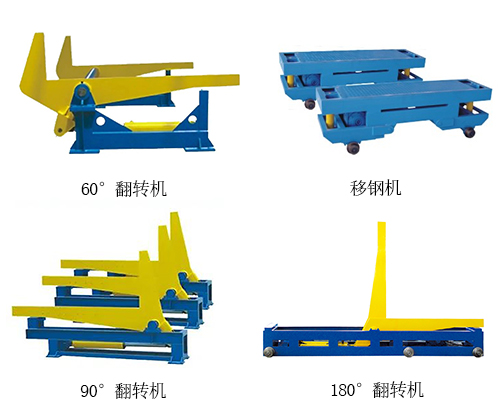

一組60度翻轉支架有3臺翻轉支架，每臺翻轉支架由2個底架、1套L形轉臂（2個轉臂用鋼管連接成一個整體）、液壓缸等組成。工作時，一組3套翻轉臂同步進行翻轉，同步動作由液壓站上的同步閥來控制，翻轉角度可通過行程開關任意設定。
移鋼機和60度翻轉支架是懸臂焊的輔助設備，一個焊接區一般配置一組（2臺）移鋼機和兩組（6臺）60度翻轉支架，一組移鋼機和兩組60度翻轉支架共用一臺液壓站和一個電控箱，控制按鈕在懸臂焊操作面板上。 1臺移鋼機由1個機架、4個行走輪、2個升降油缸、1個電機減速機等構成。移鋼機的作用是：1)抬升工件；2）移動工件。工作時兩臺移鋼機同步動作，在鋪設好的導軌上將工件從輥道上抬起，并移動到60度翻轉支架上。
90度翻轉支架是重鋼線組立機的配套設備，一般配置為一組3臺，主要用于將H型鋼從立式擺放經過90度翻轉后成臥式擺放，以便輸入下道工序進行焊接。它采用液壓缸推動動L型轉臂轉動，由于液壓站配置了同步閥，使得3臺90度翻轉支架可以同步翻轉。
移動式180度翻轉支架由主機，液壓系統和電控系統等組成，主機由90度翻轉搖臂、底架、行走輪組、行走電機減速度器、導軌等組成。
工作時抬離輥道，減速馬達驅動二組翻轉支架同步移動，使工作移動到中間滾道旁邊，最后再由油缸失去搖臂將工件翻轉180度，然后再移動到中間輥道中間輸送，電纜線管采用拖鏈布置，安全美觀、可靠，整機結構緊湊、操作簡便。
產品參數
翼板寬度 | 200-800mm |
腹板高度 | 200-1800mm |
承載 | ≤15T |
公司優勢/Company Advantage
國內大型焊割裝備生產基地
16萬平方占地面積，100人組成的專業技術研發團隊，產品覆蓋全國各地，遠銷歐美、東南亞及中東地區。
榮獲國家多項榮譽稱號：
● 國家級專精特新小巨人企業
● 國家高新技術企業
● 江蘇省工程技術研究中心
● 江蘇省企業技術中心
● 江蘇省智能制造領軍服務機構
強大的售后團隊，完善的客戶服務支持體系
30余人專業的售后服務團隊，24小時積極響應，免費上門安裝設備并進行操作培訓，一年內免費維修和保養（易損件除外），終身提供技術支持。
