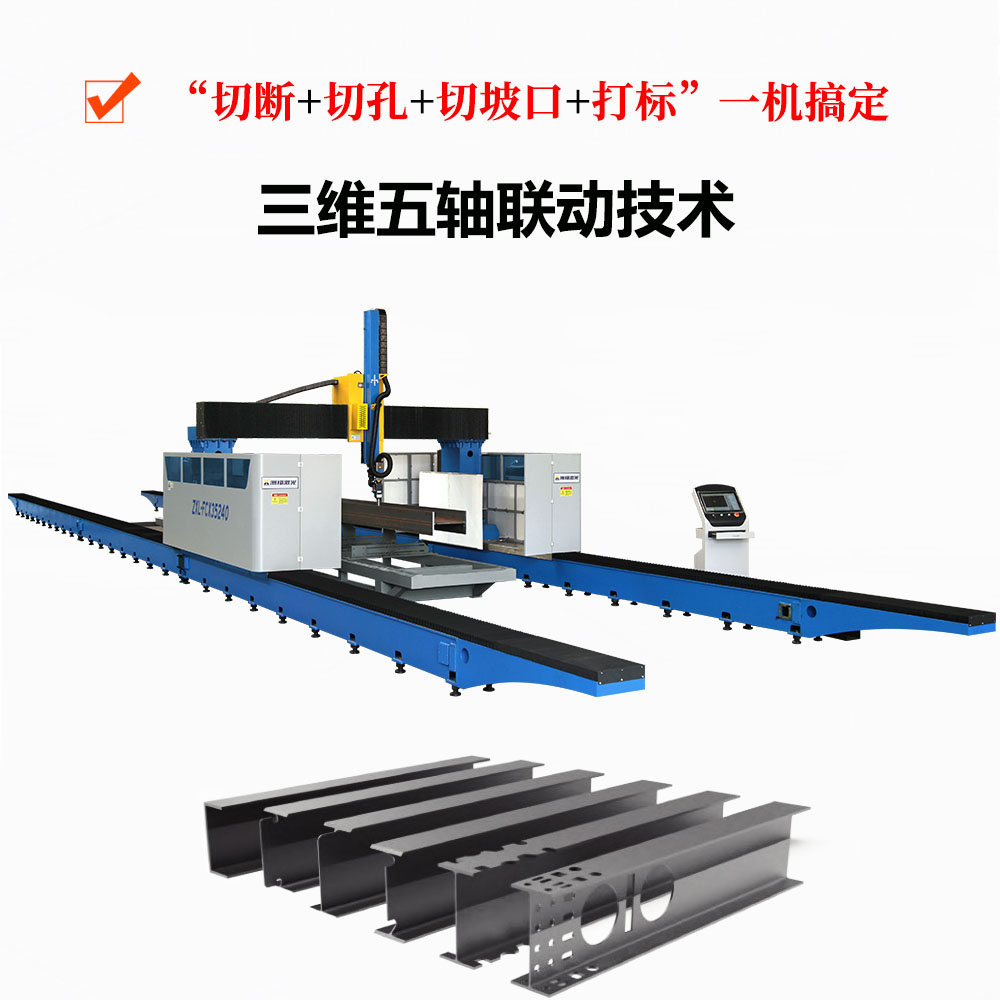

產品介紹

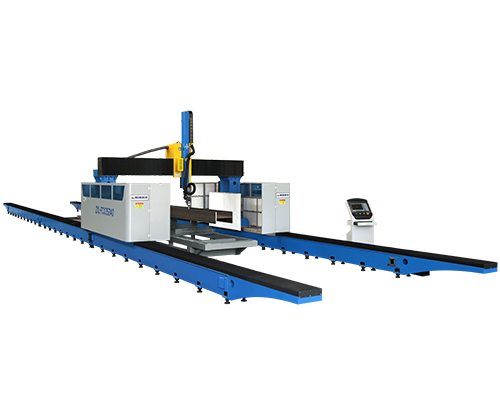

龍門式激光二次加工線選用先進的柏楚三維六軸五聯動控制系統,型鋼自動尋邊,激光測量傳感器精確測量,具備精細孔切割工藝及各種搭接形式坡口切割工藝。產品切割頭為柏楚黑金剛切割頭,具有自動調焦APP,實時監控、同時噴出輔助氣體切割,確保切割質量。
機床雙邊齒輪齒條傳動力更大、切割更平穩、精度更高;雙邊齒輪齒條延長性更高,切割幅面可以更大,從而滿足客戶大幅面的個性化需求。
技數參數
型號 | FCM35240 |
型鋼切割范圍 | 高度:500mm |
寬度:1200mm | |
長度:24000mm | |
X軸行程 | 3500mm |
Y軸行程 | 24000mm |
Z軸行程 | 1000mm |
X/Y軸定位精度 | ±0.2mm |
X/Y軸重復定位精度 | ±0.05mm |
X/Y/Z軸最大速度 | 50m/min |
激光器功率 | 12000W-30000W |

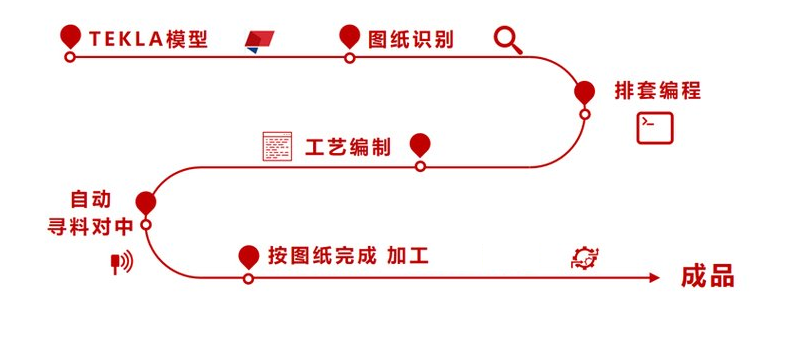

工藝特點及作業流程
1.型鋼切斷、切孔、刻字、打標、劃線一機搞定;2.具備精細孔切割工藝;3.支持各種搭接形式坡口切割工藝;4.支持TEKLA鋼結構三維建模數據文件切割。
設備性能
♦選用先進的柏楚FSCUT9200控制系統。
♦對高精尖技術的支持。
♦運用激光測量傳感器精確測量。
♦考慮型鋼形變大,以空間坐標作為加工依據。

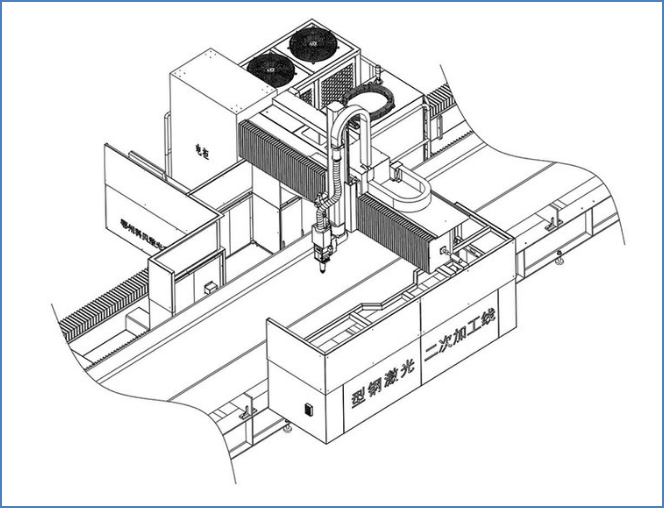

♦龍門式設計:
雙邊齒輪齒條傳動力更大、切割更平穩
♦型鋼自動尋邊:利用激光傳感器尋找型鋼的軸線,自動識別構件左右前后傾斜

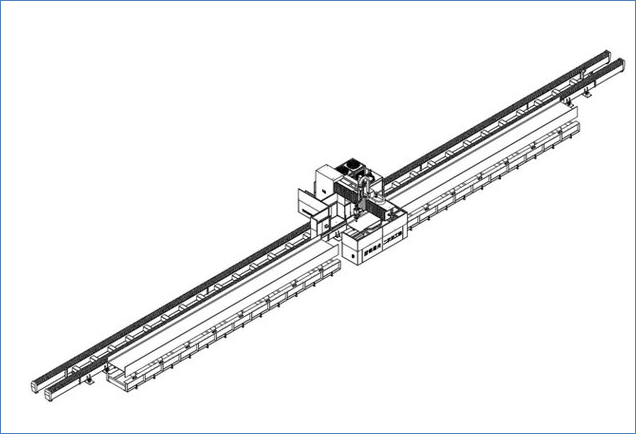

♦大幅面加工:雙邊齒輪齒條延長性更高,切割
幅面更大

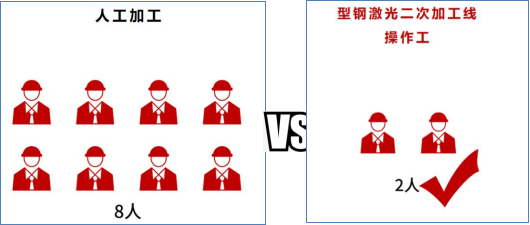

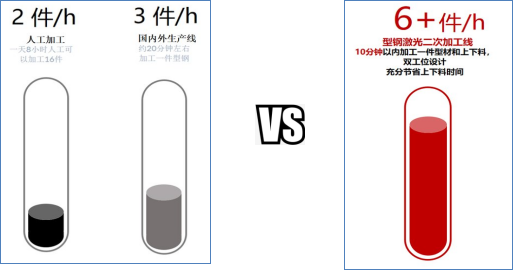

與傳統加工對比
加工精度對比:人工:1mm-2mm 型鋼激光二次加工線:0.2mm-0.5mm
加工費用對比:人工:28元/件 型鋼激光二次加工線:9元/件

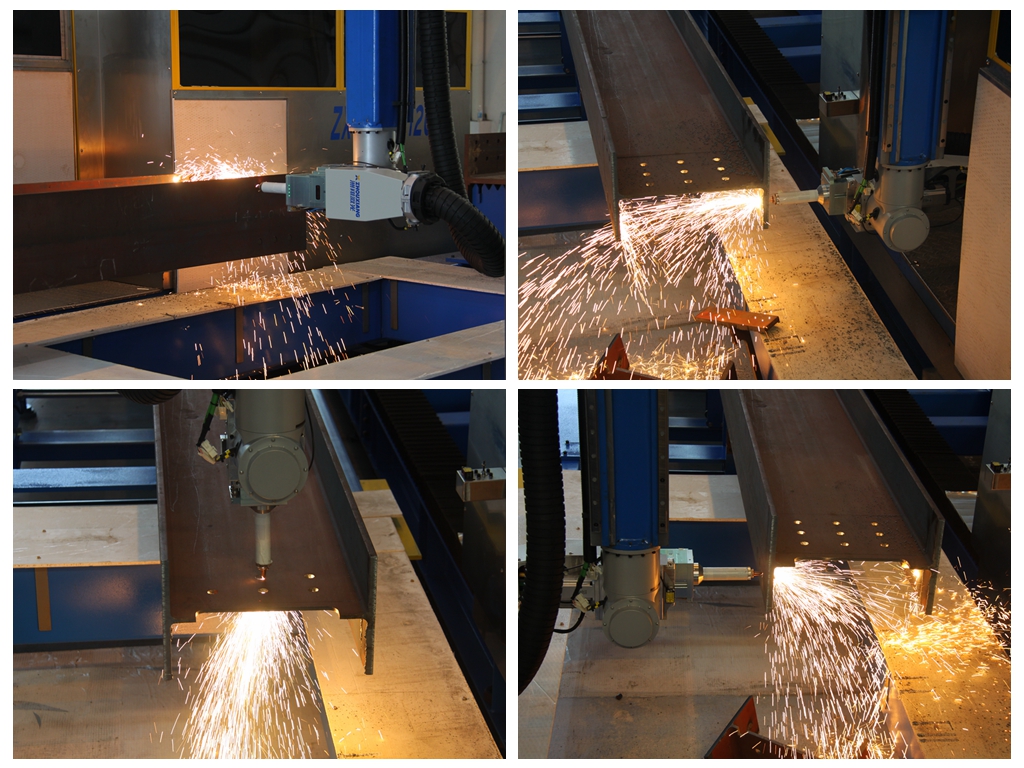

設備應用展示

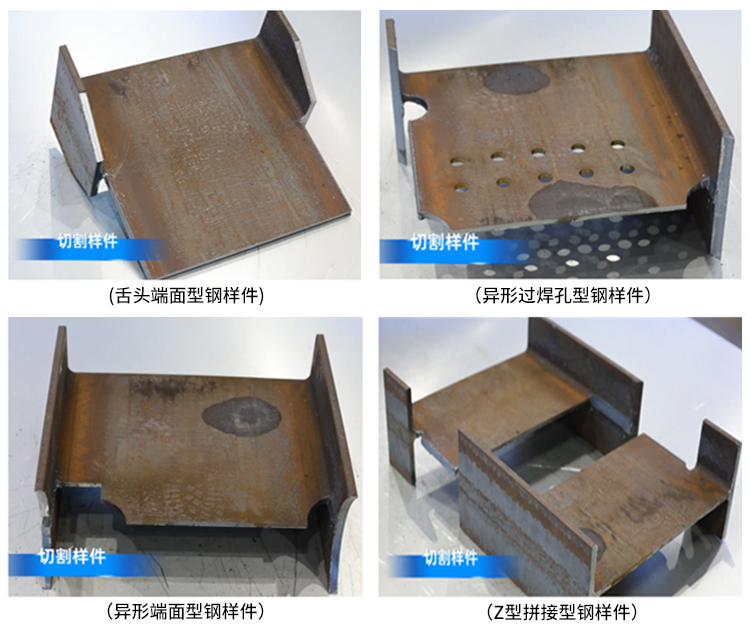

樣品展示
公司優勢/Company Advantage
國內大型焊割裝備生產基地
16萬平方占地面積,100人組成的專業技術研發團隊,產品覆蓋全國各地,遠銷歐美、東南亞及中東地區。
榮獲國家多項榮譽稱號:
● 國家級專精特新小巨人企業
● 國家高新技術企業
● 江蘇省工程技術研究中心
● 江蘇省企業技術中心
● 江蘇省智能制造領軍服務機構
強大的售后團隊,完善的客戶服務支持體系
30余人專業的售后服務團隊,24小時積極響應,免費上門安裝設備并進行操作培訓,一年內免費維修和保養(易損件除外),終身提供技術支持。
