來源：洲翔 發布日期 2022-03-14 13:40:00 瀏覽：-一、箱型梁簡介

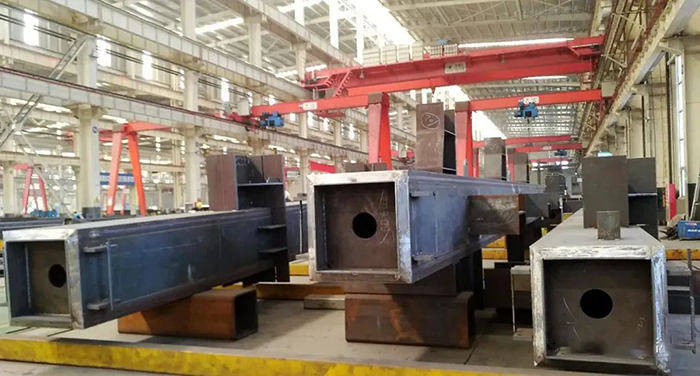

箱型梁生產線實現了箱型梁從下料、隔板制做、箱型組裝、打底焊、電渣焊、埋弧焊、端面加工等全套工序的流水操作。合理的工藝流程、可靠的設備性能在國內同行業中處于領先地位。該條生產線配置齊全，自動化程度高，可操作性強。
二、箱型梁生產線的制作工藝流程
1、數控切割機下料，切割出2條底板、2條腹板、多塊隔板。
2、底板開坡口，腹板開坡口和電渣焊切口。此工序可采用小型切割機（小烏龜）切割和手工切割，推薦采用銑邊機銑削坡口。
3、用隔板組裝機制做隔板，制作好的隔板留有2條電渣焊焊道。

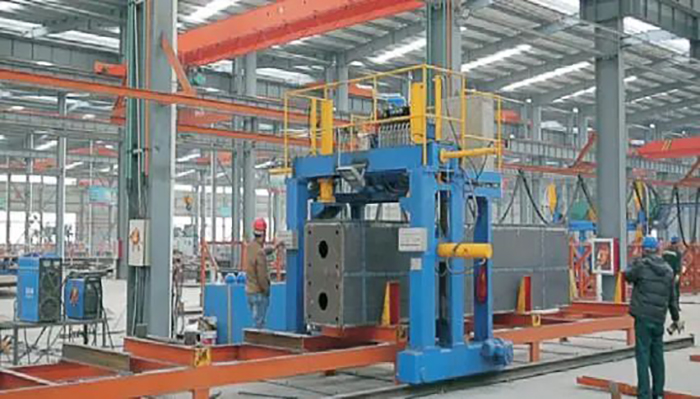

4、用行車將1條底板吊放到U型/箱型梁組立一體機的輥道上。
5、將制作好的隔板按設計位置擺放到底板上，并點焊固定。
6、手工調節好輥道上對中裝置的位置，將2條腹板用行車吊放到底板上并靠在對中裝置上。
7、移動U型/箱型梁組立一體機，依次在每一塊隔板處對腹板進行側向夾緊，使腹板緊靠隔板，對好位置后進行點焊固定，直至將腹板與每一塊隔板貼緊為止。
8、通過輥道將組對好的U形工件輸送到隔板焊接區，并用180度翻轉機將工件翻向兩邊的工件架上，對隔板與腹板的焊縫進行焊接操作。
9、將焊接好隔板的U形工件再送回到U型/箱型梁組立一體機的輥道上。
10、用行車將另1條底板吊放到U形工件上，用U型/箱型梁組立一體機將上底板壓緊并點焊固定。

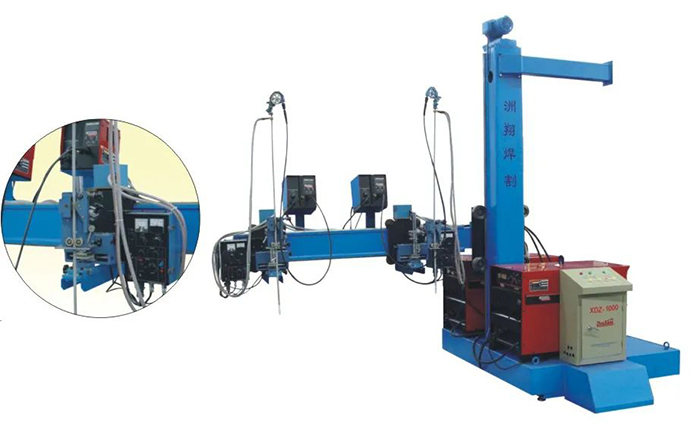

11、通過輥道將組對好的箱形工件輸送到打底焊區，并用180度翻轉機將工件翻轉90度，并移動到第1臺打底焊下方的工件架上，使工件腹板面的2條焊縫朝上放置，對腹板面的2條焊縫進行氣保焊打底焊接。
12、焊接完一個腹板面的2條焊縫后，再用180度翻轉機將工件翻轉180度，并移動到第2臺打底焊下方的工件架上，對另一腹板面的2條焊縫進行氣保焊打底焊接。
13、打底焊完成后，用180度翻轉機將工件翻轉90度后落放到輥道上，通過輥道將工件輸送到電渣焊區。

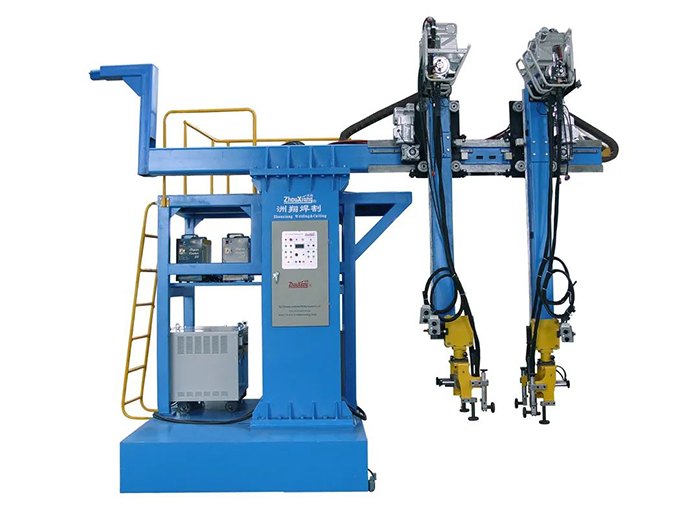

14、用90度翻轉機將工件翻轉90度并移動到電渣焊下方的工件架上，對每一個電渣焊口進行電渣焊操作，直至完成所有電渣焊口的焊接。
注：電渣焊區配備了2臺電渣焊機，可以根據焊接工藝要求進行對稱焊接，每臺電渣焊機每次可同時焊接2個電渣焊口。
15、電渣焊完成后，用90度翻轉機將工件翻轉90度后落放到輥道上，通過輥道將工件輸送到埋弧焊區。

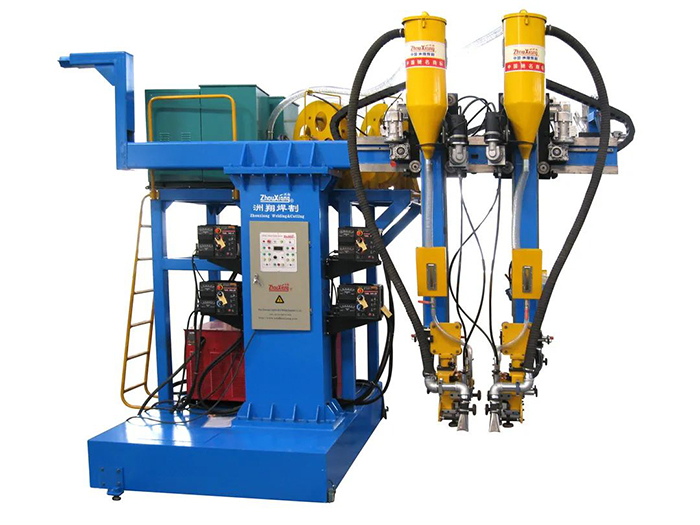

16、用180度翻轉機將工件翻轉90度，并移動到第1臺埋弧焊下方的工件架上，對腹板面的2條焊縫進行埋弧焊操作。
17、焊接完一個腹板面的2條焊縫后，再用180度翻轉機將工件翻轉180度，并移動到第2臺打底焊下方的工件架上，對另一腹板面的2條焊縫進行埋弧焊操作。
18、埋弧焊完成后，用180度翻轉機將工件翻轉90度后落放到輥道上，通過輥道將工件輸送到焊縫檢驗區，對焊縫進行檢驗和補焊。
19、通過輥道將箱形工件輸送到端面銑削區，對工件的端面進行銑削操作。
注：端面銑削區的配置可以是2臺端面銑也可以是1臺端面銑。
如果是2臺端面銑配置，需要配置升降輥道和移鋼機，這樣工件可以不用掉頭就可以銑削2端面。
如果是1臺端面銑配置，則無需配置輥道和移鋼機，此時端面銑和前面的焊接工序沒有直接的聯系，工件需要用行車吊放工件，并需要掉頭銑削2個端面。
20、端面銑削后的工件還要進行支撐板（牛腿）的焊接、拋丸清理和對接接長等操作。
